电动车霍尔应用/直流无刷电机霍尔/电动车调速转把霍尔/

[复制链接]
yxdz13682528307 发表于 2020-4-12 22:38:23 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题

「应用方案」

Application plan


优异的工作温度良好的抗干扰性
宽广的工作电压

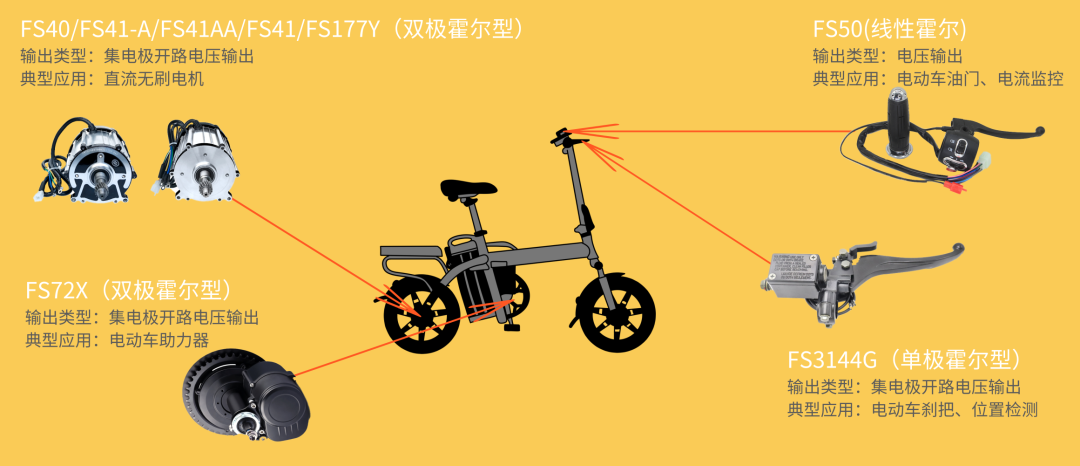

霍尔效应在电动车中的应用

The role of Hall

霍尔效应是磁电效应的一种,这一现象是霍尔于1879年发现的。现在电动自行车已经进入千家万户,霍尔元件在电动车的控制电路中得到广泛应用。霍尔主要分为两大类:一类是线性霍尔,即输出电压和外界的磁感应强度成线性关系,主要控制电动车的运行速度。另一类是开关型霍尔,即当外界磁感应强度发生较大变化时,其输出的是高或者低的脉冲电压,主要做到一个开关的作用。


THE END




直流无刷马达

DC brushless motor



电动车中的直流无刷马达中较为重要的部件就是霍尔,提供电机换向按规律变化的电流,克服传统电机使用电刷换向容易磨损的问题,使电机实现无刷化旋转。因为霍尔具有非接触式,安全性高,高寿命,高稳定的优点,且能抗油污抗灰尘等不良环境带来的影响。所以,霍尔在直流无刷电机中是关键部件,其作用是很大的。选择霍尔的好坏,对直流无刷电机的品质有着直接的影响。

推荐型号:FS40/FS41-AA/FS41-A/FS41/FS177Y(双极霍尔型)





参数Parameter
规格Spec
FS40
FS41-AA
FS41-A
FS41
动作释放点
(Bop/Brp)
+65G/-65G
(典型值)
+80G/-80G
(典型值)
+90G/-90G
(典型值)
工作电压范围(VIN)
3Vdc~24Vdc
工作温度范围
(Working Temp)
-40℃~150℃
-40℃~125℃
输出类型
(Output)
集电极开路电压输出
典型应用
(Typical Application)
直流无刷电机




电动车调速转把

Speed control handle



电动车中大量使用霍尔元件做传感器,电动车调速转把是用线性霍尔元件(FS50)实现的



FS50具体参数

参数Parameter
规格Spec
灵敏度(Sensitivity)1.5mV/G(典型值)
工作电压范围(VIN)
2.7Vdc~7Vdc
工作温度范围(Working Temp)
-20℃~85℃
输出类型(Output)电压输出
典型应用(Typical Application)
电动车油门、电流监控、位移/角度测量




电动车断电刹把

Speed control handle



霍尔断电刹把当刹车时,控制器检测到刹车信号,无论转把在什么状态都断开电机供电

推荐使用单极霍尔FS3144G



FS3144G具体参数

参数Parameter
规格Spec
动作释放点(Bop/Brp)
+120G/50G(典型值)
工作电压范围(VIN)
3Vdc~28Vdc
工作温度范围(Working Temp)
-40℃~150℃
输出类型(Output)集电极开路电压输出
典型应用(Typical Application)
电子刹车把




电动车助力器使用双极霍尔FS72X





参数Parameter
规格Spec
动作释放点(Bop/Brp)
+125G/+25G(典型值)
工作电压范围(VIN)
3Vdc~20Vdc
工作温度范围(Wording Temp)
-20℃~85℃
输出类型(Output)开漏输出
典型应用(Typical Application)
电动车助力器






END
