感光蓝油DIY电路板

[复制链接]
一、底片制作
材料:二合一菲林片  喷墨打印  剪刀

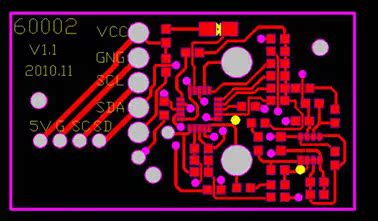

首先,准备好电路图原稿,您可以自行以电路图绘制软件如Protel、DXP2004等绘制,或者将现有电路图扫描下来 如图




负片输出
底片打印(菲林打)
二、感光板制作
材料:自干型感光抗蚀刻油墨  感光油墨专用稀释剂  单面覆铜板  画笔  胶杯 电吹风机
1.材料准备图


2.均匀涂抹图
       涂自干感光型油墨,不要太厚,顺着一个方向涂就行了。避光,不要在太阳底下涂哦,要不,油墨就变硬了。
吹干,这个油墨是自干型的,吹的时候要对住下面没有涂油墨的地方吹哦.这个是为什么呢?因为这样才可以不让有灰尘吹到油墨上.一般涂得像我们的这么簿的在底下吹十来分钟就会干了。手摸一下版面,不粘手就可以用啦。(如下图)
三、进行曝光
材料:有机玻璃板 专业曝光灯
固定,进行曝光图
     先用打好的PCB胶片对住你要晒的位置,然后用有机玻璃压在上面。这个是单面板最好的暴光方法。为什么要用有机玻璃呢?因为有机玻璃对紫外线的穿透没有多大的阻挡,比一般的玻璃要高很多,所以暴光的时间要短和好

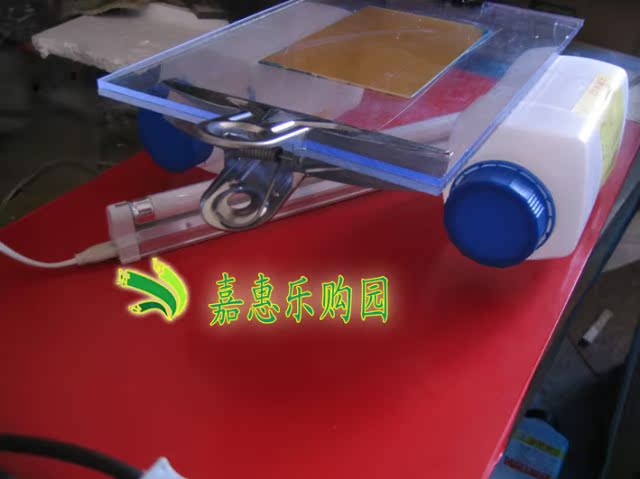

因为是业余制作,运用东西就灵活很多,看下图。用两个瓶子可以架起准备显影。距离一般是8-10CM最好。用专用紫外灯晒版效果更佳。暴光时间为150秒搞定了,即2分半钟。紫外线灯为你节约每一分钟,效果比一般的节能灯强得多。
四、进行显影
材料:显影粉  胶盆  软毛刷 矿泉水瓶
此步骤是将已曝光完成之感光板进行显影。
先调制显影溶液,显影剂与水的比例是1:50,
把20克/包的显影倒入备好的胶盆中,注入1000ML (约2瓶矿泉水)的清水,水温35度,充分搅拌,此时,显影液已经调配好。
将曝光的感光板面朝上,约5秒钟后可看见线路部分变色,之后,用软毛刷轻刷,直到需要的部分完全显影出来,用大量的清水冲洗,把残留在板上的显影液洗干净,以至定影,整个显影过程即完成。

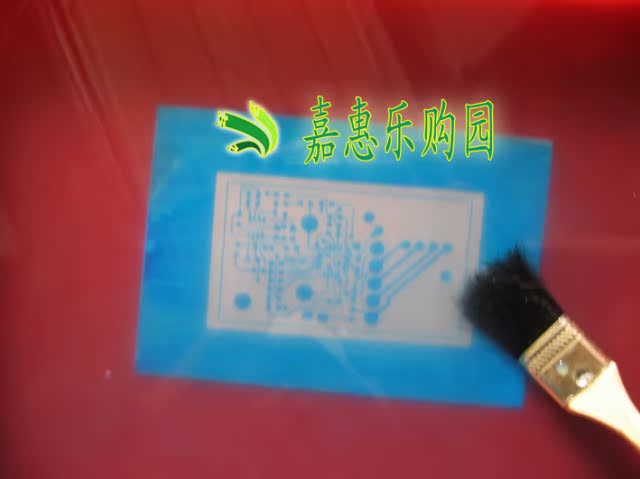

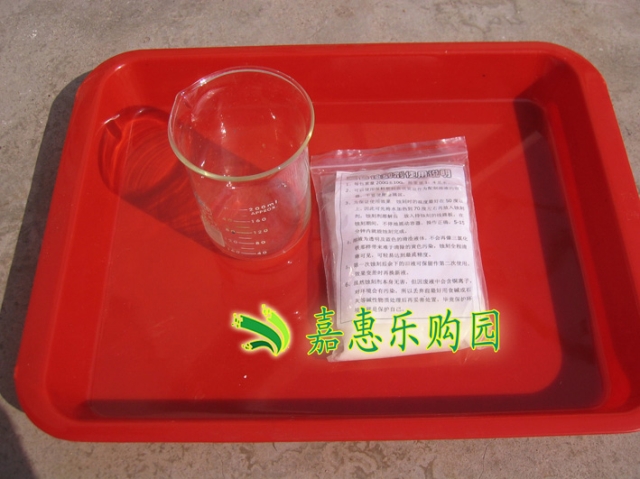

显影准备图

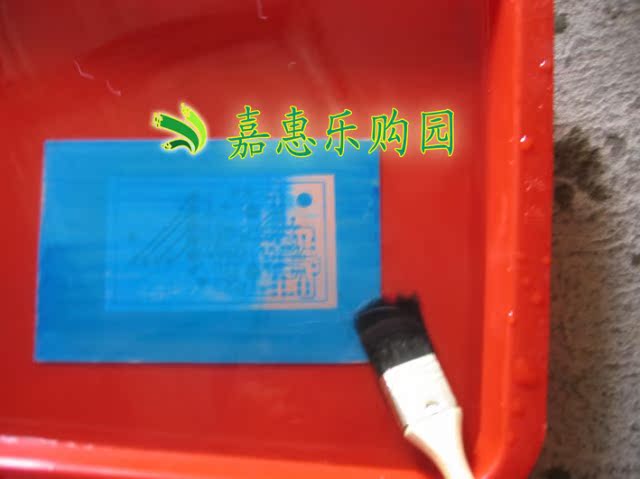

显影15秒图,用毛刷轻轻刷一下,就出来了,呵呵,有点千呼万唤始出来的感觉。

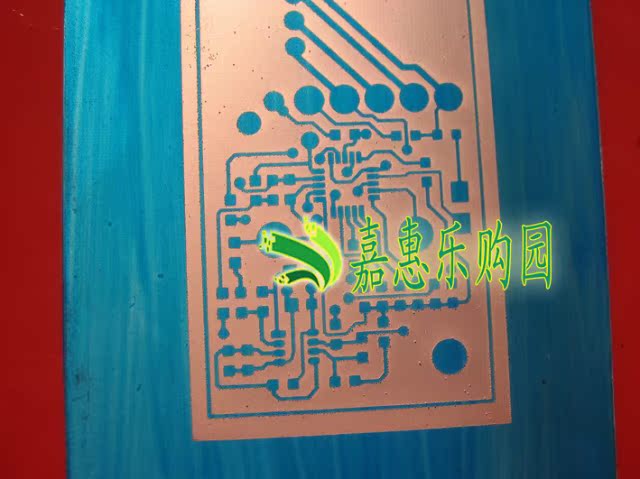

显影完成放大图

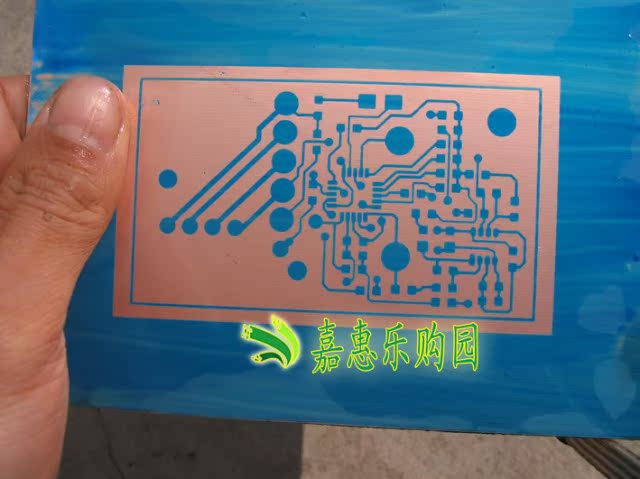

定型,原来就是这样简单

     注意:显像液越浓,显像速度越快,但过快会造成显像过度(线路会全面地模糊缩小)。过稀则显像很慢,易造成显像不足(最终造成蚀刻不完全)。

五、进行蚀刻
材料:环保腐蚀剂 胶盆
此步骤是将显影好的板子进行蚀刻。
先调制腐蚀剂,环保腐蚀剂与水的比例是1:4
腐蚀前准备图

开始腐蚀图
三氯化铁蚀刻液的调配:250g的三氯化铁约调配1500毫升-2000毫升的水,尽量用热水化开,可以避免把细线条蚀刻断。


六、进行脱膜
材料:脱膜粉  矿泉水瓶  胶盆  耐酸碱腐蚀手套

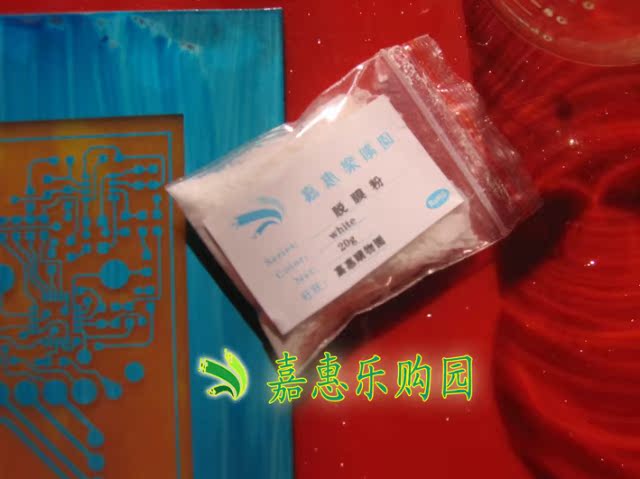

  脱膜准备

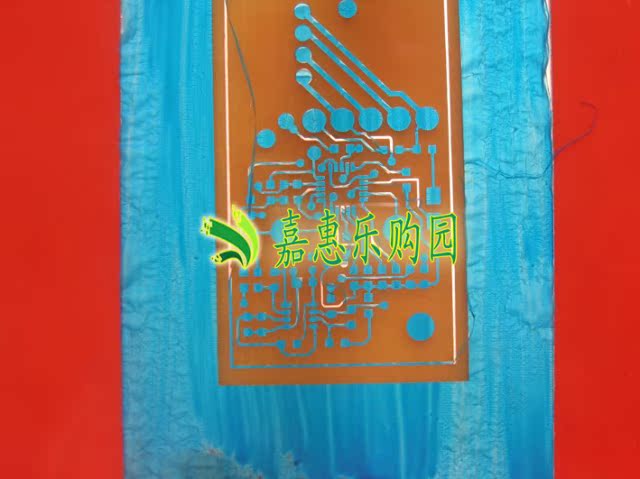

开始脱膜


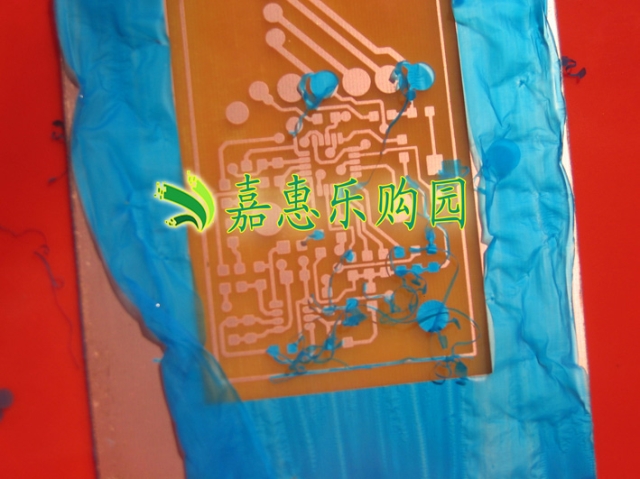

脱膜完成,有点像今蝉蜕壳哦

  到这里,就已经是很成功了,下面的步骤很简单,我就不再啰嗦了哦。祝大家玩得开心。

评分

参与人数 1刀币 +2 收起 理由
疯爱 + 2 支持DIY精神!

查看全部评分

呵呵,这个转的淘宝上的教程吧。不错,我就是看了这个教程学会做板子的。赞!
